一：東風天錦洗掃車技術參數

東風天錦洗掃車主要技術參數

表1整車性能與結構參數表

續表1整車性能與結構參數表

表2主要部件型式與參數

續表2主要部件型式與參數

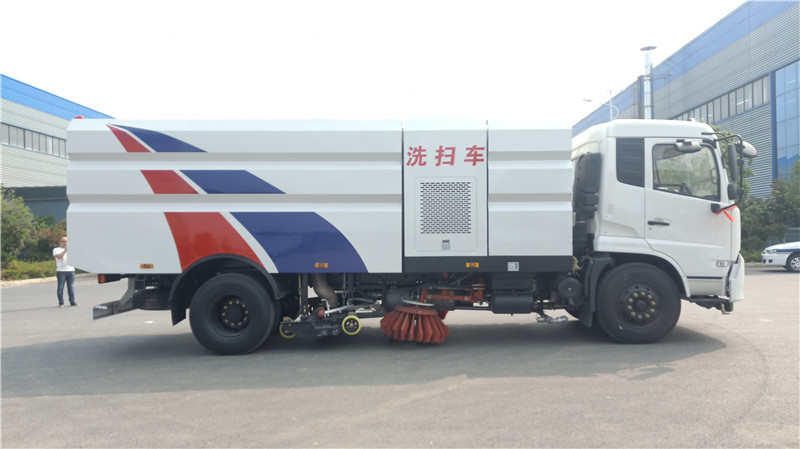

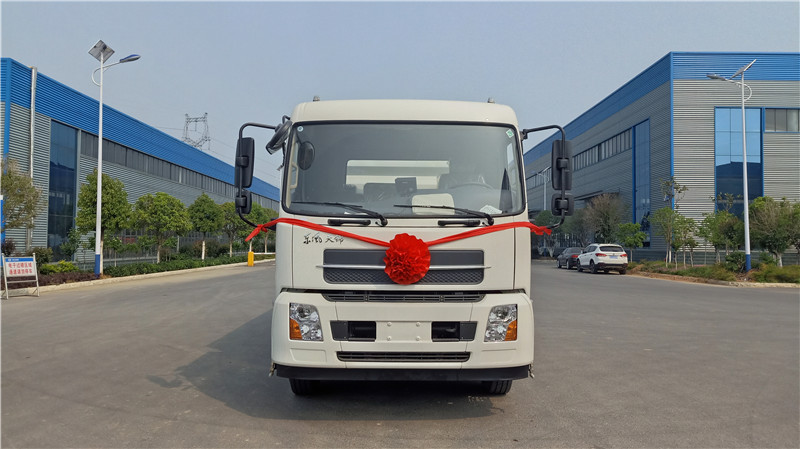

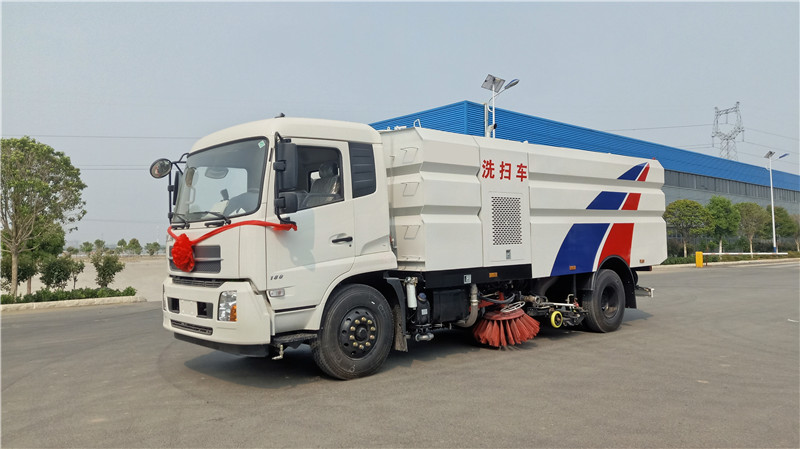

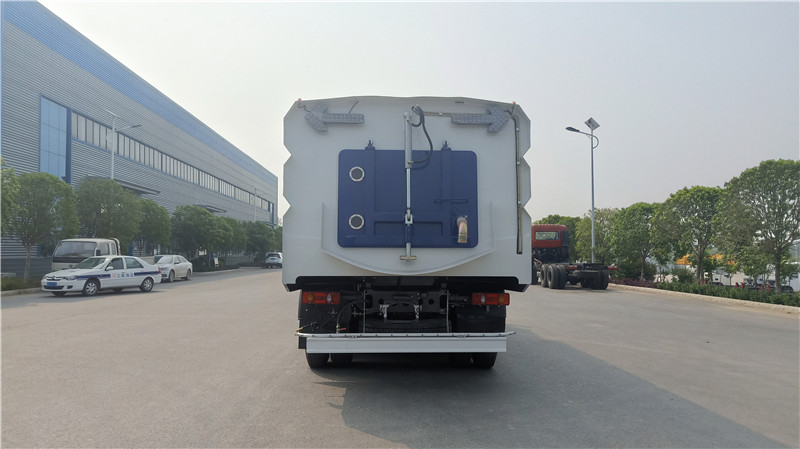

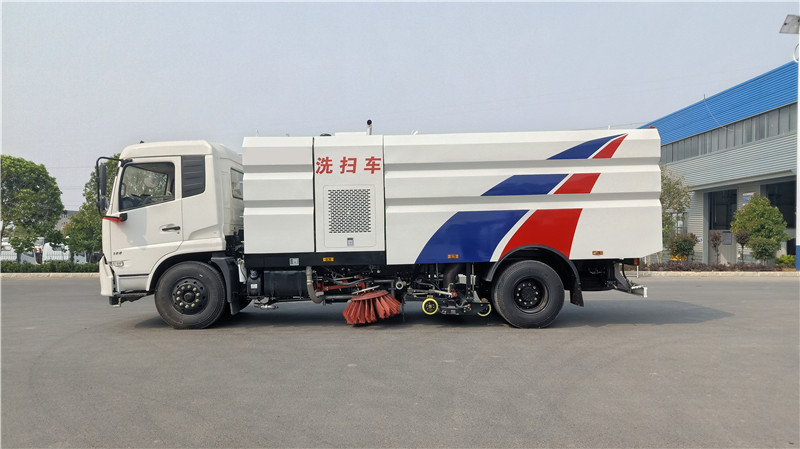

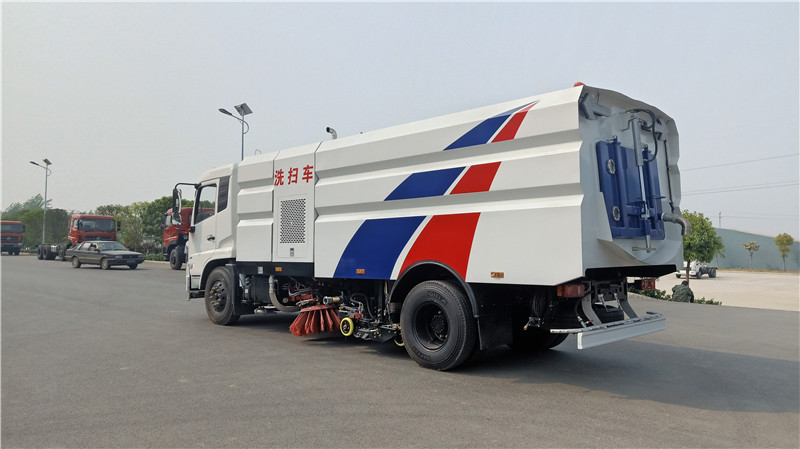

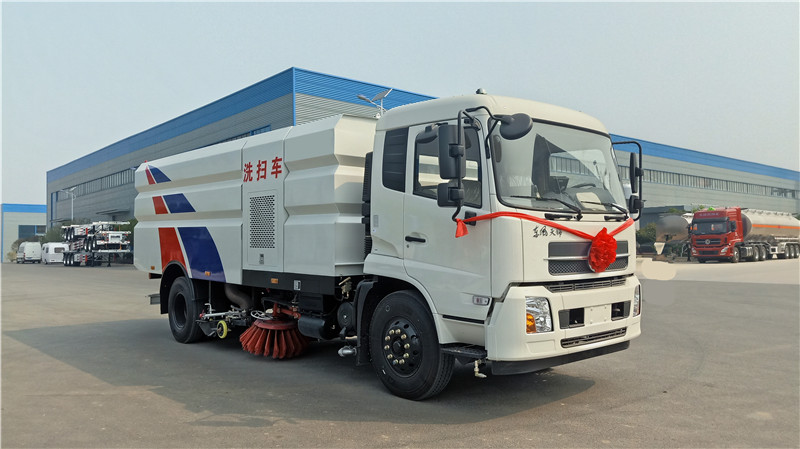

二：洗掃車高清圖片

三：洗掃車簡介

、高壓洗掃車簡介

東風天錦洗掃車采用定型汽車二類底盤，加裝副發動機、風機、垃圾箱、清掃裝置、低壓降塵係統、吸嘴、高壓水泵、清水箱、高壓清洗係統、液壓係統、氣動係統、電控係統等部件改裝而成。

工作原理：

清掃：副發動機驅動液壓油泵和風機工作。液壓油泵驅動左、右掃盤伸縮、升降、旋轉。左右掃盤將兩側的垃圾掃至洗掃車下，吸嘴前方。風機使垃圾箱、吸管和吸嘴組成的風道產生高速氣流，在氣流的作用下，垃圾吸入吸嘴，並進入垃圾箱中。底盤發動機驅動洗掃車向前行走，掃至吸嘴前方的垃圾不斷進入到吸嘴中，並源源不斷地被吸到垃圾箱中，實現路麵清掃。

洗掃：清掃作業裝置工作的同時，副發動機驅動、配有專用離合器的高壓水泵也參與工作。高壓水泵將來自清水箱的清潔水加壓後通過高壓管路控製閥等分別輸送到吸嘴內噴水杆和左、右噴水杆，各噴杆上裝有多個特製的扇形噴嘴，扇形噴嘴噴出的扇形水簾組成一總寬不小於3.5m的U形水刀，直接衝洗路麵，衝洗路麵後的水被吸回到垃圾箱中，實現路麵洗掃。

路沿和路沿石立麵洗刷：利用裝了獨特技術清洗掃路車兩用掃盤的左或右立掃，左或右噴杆上的路沿石清洗噴嘴，選用左或右洗掃作業模式進行洗掃作業，就可對左或右路沿與路沿石立麵進行洗刷作業。

後噴霧：在洗掃車後部垃圾箱下方配有噴霧噴杆，噴霧噴杆上裝有多個噴霧

噴嘴。啟動副發動機和高壓水泵，打開後噴霧開關，啟動底盤車前行，就可進行

噴霧降塵、噴霧降燥作業。

2、洗掃車主要功能特點

多種功能，多種選擇，使得車輛真正做到一車多用    具有路麵清掃、路麵洗掃、路沿和路沿石立麵洗刷、低壓衝洗和噴霧降塵等多種功能。可作為掃路車、洗掃車、路沿清洗車、路麵衝洗車和噴霧降塵車使用。用作掃路車時，清水箱容積大，達9m³，可作業5h以上。用作洗掃車時，一遍洗掃作業，路麵洗淨率可達90%以上。清洗路沿時，可同時對路沿石立麵、貼近路沿的道路路麵進行洗刷，對路沿石頂麵進行衝刷，並將汙水和垃圾收走，能很好地解決路沿的清洗保潔問題。左右立掃為單掃盤，減少了掃刷數量和掃刷消耗量，能降低使用成本。中置寬吸盤、V型高壓衝水架的配置，使得車輛的作業模式有多種選擇：1、可選擇全掃、左掃、右掃。2、中置寬吸盤加中置V型高壓衝水架可作為衝洗抽吸車使用，具有全衝水抽吸、左衝水抽吸、右衝水抽吸三種選擇方式；具有全洗掃、左洗掃、右洗掃等6種作業模式可選擇。

造型新穎，整車美觀          矩形結構的清水箱、垃圾箱，瓦棱式的表麵造型，合理的整車長、寬、高配比，使整車造型美觀大方，耳目一新。

結構先進，性能優良      采用了“中置兩立掃＋中置超寬吸嘴+內置高壓水噴杆＋左、右高壓側噴杆”的技術結構。采用兩立掃結構減少了掃刷損耗，采用超寬吸嘴增大了吸汙寬度，采用左、右側噴杆增大了清洗寬度，提高了工作效率。內置高壓水噴杆能減少水霧與垃圾的飛濺，減少飛濺造成的汙染。

配件配置高      高壓水泵、溢流閥、卸荷閥、氣動離合器等采用原裝進口件。主副發動機、電氣控製元件等采用引進技術生產或國外獨資、合資國內生產件。

底盤     東風天錦DFL1160BX1V型二類汽車底盤，是目前國產最先進、質量最可靠的國5載貨汽車底盤。采用了東風天錦ISB180 50柴油發動機，功率132kW，額定轉速2500r/min，排放達國5標準。

副發動機        東風康明斯ISB170，功率102kW，額定轉速2500r/min。副發動機帶車用離合器，起動和停機時，氣缸驅動離合器分離，延時後接合。離合器的分離與接合，由電控係統自動控製，無需人工操作。

風機      采用我公司專門為洗掃車設計的洗掃車專用風機，具有效率高、噪聲低、性能曲線平坦、寬廣、工作可靠、使用壽命長等特點。專用離心風機額定轉速2600r/min，效率高，風量大，最高可達到23000㎥/h。

垃圾箱      采用厚4mm單層不鏽鋼瓦棱結構設計，集部分清水箱與垃圾箱於一體。瓦棱結構設計，不但使外觀造型新穎，更增強了箱垃圾箱的強度和剛度，減輕自重。垃圾箱傾翻卸料，卸料角達48⁰。鎖止可靠的垃圾箱後門密封鎖緊機構。垃圾箱總容積達7m³，實現了作業時一箱清水一箱汙水的容積配比。

垃圾箱自潔裝置      垃圾箱內設有高壓水清洗裝置，卸料時可幫助卸出垃圾，清洗垃圾箱內壁。

超寬吸嘴     吸嘴總寬1460mm，吸汙寬度達1960mm，幾乎與車寬平齊。提高效率和作業清潔度。

組合式高壓清洗噴杆      高壓清洗噴杆由左、右噴杆和吸嘴內噴杆組成，附裝在吸嘴上或吸嘴內，作業時噴杆離地高度固定不變，不隨整車載荷變化，能達到和穩定最佳的清洗效果。左、右噴杆可外擺、收回，並由氣缸驅動，電控係統自動控製。左、右噴杆同時擺出時，清洗寬度不小於3.1m，單邊擺出時，清洗寬度不小於3.0m。為便於噴嘴的調節與維修更換，吸嘴內噴杆設計成可快速拉出結構。

左、右立掃      左、右立掃采用了我公司獨有技術的清洗掃路車兩用掃盤，具有防碰撞避讓功能。可以清掃路麵，洗刷路沿石立麵。用戶谈球吧下载地址時，還可以選裝普通掃路車掃盤。

低壓降塵係統     三個電動式隔膜泵，分別向左掃盤、右掃盤、吸嘴吸管提供低壓水，用於掃盤作業時降塵，掃路作業時防止吸嘴吸管堵塞。電動泵由電控係統自動控製，無需人工操作。

   原裝意大利進口的高壓柱塞水泵流量大、壓力高      高壓水泵采用同際知名的意大利AR RTX85型柱塞泵，不鏽鋼泵頭，流量合適，壓力高，允許最高壓力達20MPa，額定壓力高達10Mpa，額定流量為106L/min，額定轉速1600r/min，超大流量與超高壓力使得車輛的衝水作業更為理想。

   原裝意大利進口的吸、回油過濾器，能夠完全保證車輛液壓係統的過濾精度     為提高車輛液壓係統的過濾精度，確保液壓係統的長期無故障運行，該車的吸、回油過濾器均為采用原裝意大利進口的過濾裝置，具有過濾精度高、拆換保養方便等特點，回油過濾器上並裝配有壓力報警器，以便於過濾器的及時清洗保養。

離心水泵    采用國內名牌杭州威龍的灑水車專用離心水泵，工作可靠，使用壽命長。

氣動齒式離合器      為便於掃路作業時，脫開高壓水泵的輸入動力，避免高壓水泵空轉磨損，降低油耗，在高壓水泵前設有氣動齒式離合器。原裝進口的韓國現代氣動齒式離合器，傳遞扭矩大，外形尺寸小，工作可靠。

   完全采用不鏽鋼材料加工而成的清水箱與垃圾箱使用壽命更長     該車的清水箱與垃圾箱及汙水箱完全采用不鏽鋼材料加工而成，水箱分為兩部位，一部分為前置獨立水箱，裝配在動力倉的前部；另一部分為設置在垃圾箱前部的水箱，可隨垃圾箱與動力倉罩同時升降。清水箱的有效容積為9立方米，垃圾倉的有效容積為7立方米，基本作到一箱水配一箱垃圾的合理搭配。

   清水箱設有低水位報警裝置，以防因缺水而損壞水泵     在前清水箱的後下部右側裝配有低水位傳感器，當清水箱內的水位接近報警水位時，裝配在駕駛室內控製箱麵板上的指示燈便會“閃爍”報警，以提醒操作人員及時加水；若沒有引起操作人員的及時注意，在經過閃爍報警一段時間後，為防止高壓水泵因缺水而損壞，控製高壓水泵的控製電路便會被自動切斷，使得水泵停止運轉。

   垃圾箱內裝配有高水位報警裝置，以提醒操作人員及時進行汙水排放    為便於車輛在高壓衝水作業過程中的汙水及時排放，該車在垃圾箱的後上部裝配有高水位浮動報警裝置，當垃圾倉內的汙水達到報警水位時，浮動裝置便會隨著水位的上升，而自動浮起，從而使得裝配在駕駛室內控製盤上的報警裝置進行連續“閃爍”並伴有“笛笛”的報警聲音以提醒操作人員及時進行汙水排放。

   獨特的垃圾卸料方式和自清裝置，使得垃圾卸料更為幹淨徹底     該車的垃圾倉不僅具有簡單的傾翻卸料功能，並在垃圾倉的前部及下部裝配有高壓衝水噴頭。在進行垃圾卸料時，首先將後門打開，並舉升箱體，最後開啟裝配在垃圾箱前部上下兩處的高壓衝水，對垃圾箱進行徹底衝洗。自清裝置可以在垃圾箱卸料時候幫助卸料，清洗垃圾箱內部。

   高效噴霧降塵噴頭，可為炎熱的夏季提供降塵及濕潤空氣之功效      該車在箱體的後部中側設置有高壓噴霧降塵噴頭，以便於夏季城區對路麵空氣的降塵及濕潤。

   獨特的抽吸盤，更為便於車輛對汙水垃圾的抽吸作業     為更有利於汙水及垃圾的收集，該車的抽吸盤采用雙吸管抽吸裝置，在作業時，布置在吸盤左右兩側的高壓衝水架將垃圾及汙水衝洗到吸盤作業區域，再通過設置在吸盤後部的可調高壓衝水噴頭衝洗，可均勻的將垃圾及汙水經吸管吸入到垃圾箱內，使得清掃更為幹淨徹底。

   清掃刷盤及高壓衝水架均具有自動防撞避障功能    該車的左右清掃刷盤及兩側高壓衝水架均具有自動防撞及避讓功能，可有效防止車輛作業過程中的部件損壞。

   超大流量的低壓衝水，衝洗寬度超過24米    為便於路麵的低壓衝水，該車配備有低壓衝水係統，最大流量為每小時60立方米，可一次性衝洗六車道以上，前部左右噴頭均可獨立控製，又可聯動，且所有噴嘴均可左右360°轉動，上下任意角度調節。

   兩種選擇加水方式，方便快捷    為便於操作人員的及時給水箱加水，該車設置有兩種水箱加水方式：即箱體頂部加水與下部消防栓接口加水，使得車輛能夠適用於多種場合下的水箱加水。

   自動卷繞衝洗卷盤，高壓衝洗噴槍，可有效衝去車輛表麵及局部油汙    安裝在自複位旋轉絞盤上的高壓衝洗噴槍，盤管長度高達20米，具有伸出長度遠，衝水壓力高，操作方便等特點，可有效衝去車輛表麵及局部的油汙，並可對牆麵上的小廣告進行衝洗作業。

原裝進口手持噴槍    意大利原裝進口的手持噴槍，配快速接頭，能方便地與衝洗卷盤連接或脫開。利用手持噴槍，清洗效率高、效果好，操作更方便更安全。

具有漏油報警和雙發取力的液壓係統    開式液壓係統，液壓油箱帶有漏油報警裝置。液壓係統分另從底盤發動機（下車）和副發（上車）取力。正常作業時，由上車油泵供油。卸料作業或調試維修或上車油泵出現故障後、可由下車油泵供油，卸料作業和維修時不谈球吧下载地址起動副發動機。

一鍵式操作智能化電控係統    作業起動和作業停止時，副發動機轉速控製、氣動齒式離合器離合、吸嘴升降、掃盤收放、左右噴杆收放等作業裝置全由一鍵控製，操作方便，大大減少了誤操作的可能性。

有多種作業模式可供選擇     係統設置了全洗掃、左洗掃、右洗掃、全掃、左掃、右掃共6種作業模式。用戶可根據作業谈球吧下载地址，選擇合適的作業模式進行作業。作業模式選定後，隻髯操作一鍵，需參與作業的所有機構，會按規定的順序自動進入作業狀態，進行作業。谈球吧下载地址停止作業時，一鍵停機，工作中的所有作業機構，會按規定的順序自動停止作業，並返回到非作業狀態。

獨特的副發轉速控製裝置    副發轉速有“強洗”和“正常”兩檔可選。作業起動前，副發以怠速運轉，此時可選擇“正常”或“強洗”檔。選擇“正常”檔，作業起動時，副發轉速將自動從怠速緩慢升高並穩定在1700r/min運轉。選擇“強洗”檔，副發轉速將穩定在2000r/min運轉。轉速控製精度達±5r/min。

符合人體工程學的操作機構    在駕駛員右側設有小操作盒，所有作業操作旋鈕和作業監控儀表均集合在該操作盒上。通過精巧的設計和布置，該操作盒不但操作方便，還為駛駕駛室增添了光彩。在洗掃車右側後輪之後設有後操作盒，該操作盒集合了垃圾箱卸料和整車調試需用的控製開關。

多種自動保護裝置    本洗掃車設有清水箱缺水、垃圾箱滿水、防垃圾箱後門開啟前傾翻卸料、防副發運轉時氣動齒式離合器接合分離打齒、防保護撐杆未放下收回已傾翻的垃圾箱、液壓係統漏油報警裝置等自動保護裝置，保護洗掃車在遇缺水滿水等特定工況或誤操作時不受損害。

語音報警係統    本車配備的語音報警係統能在作業和卸車時發出多種語音報警和提示信息，有“副發動機發電故障，請停機檢查”、“水箱出水口閥門關閉，不能清洗作業”、“汙水箱傾翻，請注意安全”等15條語音提示信息，還有多條音樂提示信息和轟鳴報警信息等。

彩色視頻後視係統    本洗掃車後部裝有攝相頭，駕駛室內裝有彩色顯示屏。作業時，可以在駕駛室內檢查監視清潔效果。倒車時可以導航，防止追尾。

掃盤燈    左、右掃盤配備了照明燈，方便在夜間或亮度不夠的環境下作業時，監視掃盤的工作情況。

後視觀察鏡，更為便於箱內汙水的觀察    為便於操作人員及時觀察汙水箱內的汙水液麵，該車在垃圾箱的後門體上裝配有汙水觀察鏡，極為便於操作人員對箱內汙水液麵的觀察。

彩色視頻觀察裝置，極為便於操作的觀察作業      為便於操作人員的觀察作業，該車在車輛的後部及右側均裝配有觀察攝像頭，駕駛室內裝配有彩色顯示屏。作業過程中。可以在駕駛室內清晰觀察作業效果；倒車時可以提供車輛尾部影像，防止車輛追尾。

       優質的PLC控製係統，操作控製極為便利      采用PLC智能控製係統，智能

化編程，電、液、氣集中控製，駕駛員可在駕駛室內完成一切，一鍵啟動和停止操

作。所有控製開關均為觸手可得，操作極為便利；箱體後門開關及垃圾箱衝水等開

關為便於觀察及操作控製，可選擇在駕駛室外的操作方式。
